對電壓互感器的誤差（比差、角差）的測量
參考標準：JJG 314-2010
- 一次性完成測量
- 檢測電壓互感器的變比以及極性
- 儀器可顯示測試接線圖，便于操作人員檢查接線
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征
產品視頻
產品圖集
資質證書
聯系我們
我公司（武漢特高壓電力科技有限公司）根據現場電壓互感器檢測工作中，需要設備復雜，體積大，重量重，電壓高，準備時間長，工作效率低下并有一定的安全隱患的實際情況?？茖W系統的研究電壓互感器的特性，建立科學的理論模型在大量實驗驗證的基礎上研制出電壓互感器現場誤差綜合測試儀?？蓾M足用戶對電壓互感器的誤差（比差、角差）的測量。具有精度高、穩定性好、體積小，重量輕的特點。
產品別稱：互感器測試儀、互感器測試儀、互感器現場測試儀、互感器現校儀、全自動互感器測試儀、全自動電流互感器測試儀、電流互感器測試儀、互感器現場測試儀、電流互感器現場校驗儀
產品參數
技術指標
| 變比范圍 | 全范圍測量(電磁型) ±0.2% | |
| 誤差測量范圍 | 一次電壓：3-110kV/√3（非標準一次電壓也可） | |
| 二次電壓 |
100V,100V/√3 、6kV/100V 10kV/100v 、20kV/100V 35kV/100V、6kV/√3/100V/√3、10kV/√3/100V/√3 、20kV/√3/100V/√3、35kV/√3/100V/√3、66kV/√3/100V/√3、110kV/√3/100V/√3 |
|
| 功率因數 | 0.0-1.0 | |
| 極限誤差 | ±0.05% | |
| 直流電阻 | 0.0-0.1Ω | ±3％ |
| 0.1-50Ω | ±1% | |
| PT二次負荷 | 1VA-500VA | ±2％ |
| 檢 定 | 電壓范圍 | 0-100V （百分表誤差0.5%） |
| 比差 | 0.001%-3% （100V） | |
| 角差 | 0.00′-50′（100V） | |
| 誤差 | △X=±(2%×X+2%×Y±2個字) | |
| △Y=±(2%×X+2%×Y±2個字) | ||
| 導納 | 0.1mS-99.9mS | |
| 誤差 | △X=±(2%×X+2%×Y±2個字) | |
| △Y=±(2%×X+2%×Y±2個字) | ||

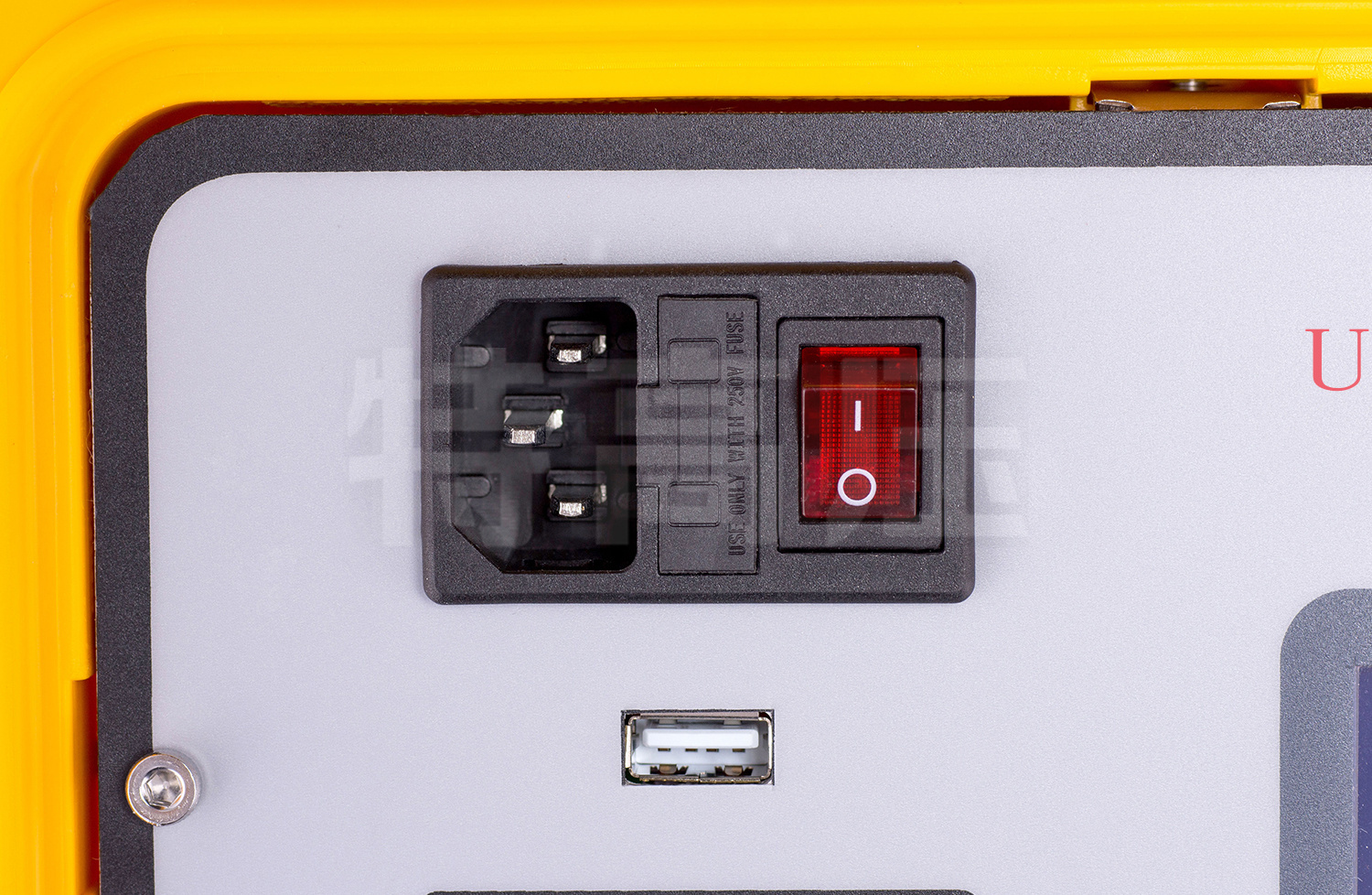

| 工作電源 | AC 220V ±10%/50Hz ±2% | |
| 環境溫度 | 0－40℃ | |
| 整機功耗 | 30W(靜態)150W（工作） | |
| 環境溫度 | 0－40℃ | |
| 環境濕度 | 25℃時<85% | |
| 整機重量 | ≤6kg | |
| 整機體積 | 37cm×28cm×16cm | |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、滿足遵照國家規程所要求的測量用電壓互感器的20％-120％的規程點誤差（角差、比差）檢測。
- 2、一次性完成測量并顯示（遵照規程測量）電壓互感器上限負荷與下限負荷下的規程點誤差（角差、比差）。
- 3、一次性完成測量并顯示電壓互感器兩組實際任意負荷下的規程點誤差（角差、比差）。
- 4、檢測電壓互感器的變比以及極性。
- 5、測量現場實際二次負荷。
- 6、儀器可顯示測試接線圖，便于操作人員檢查接線。
- 7、儀器智能提示接線錯誤，保障儀器安全及檢測的準確度。
- 8、采用小電壓測試原理積極保障操作人員的安全。

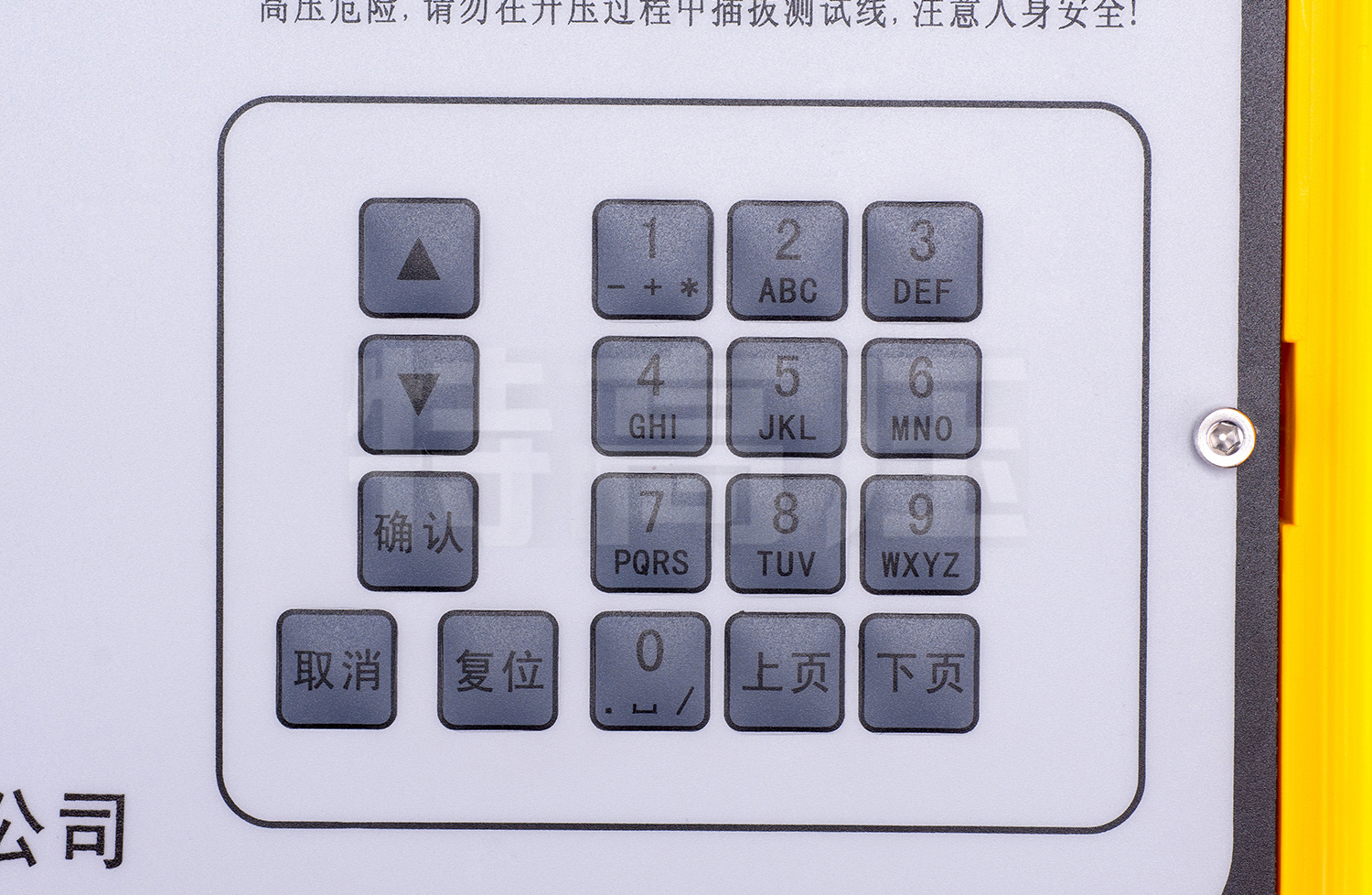

- 9、320*240大屏幕液晶顯示，全中文界面。接線、操作簡單，攜帶方便。
- 10、可進行各種測量數據的存儲和打印，方便用戶查詢。
- 11、儀器可選配我公司的現場便攜式可充電測試電源使用，方便現場取電源。

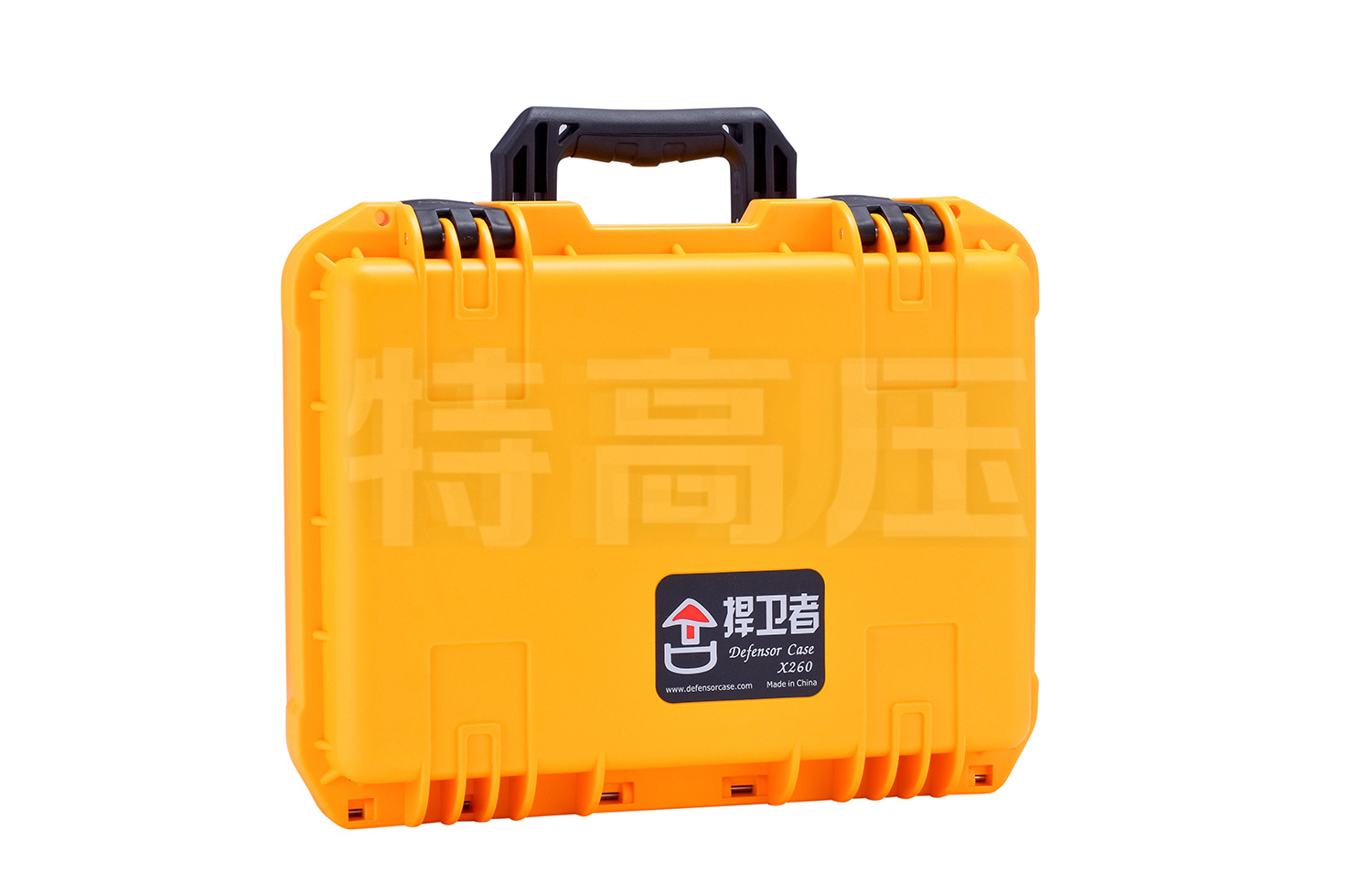

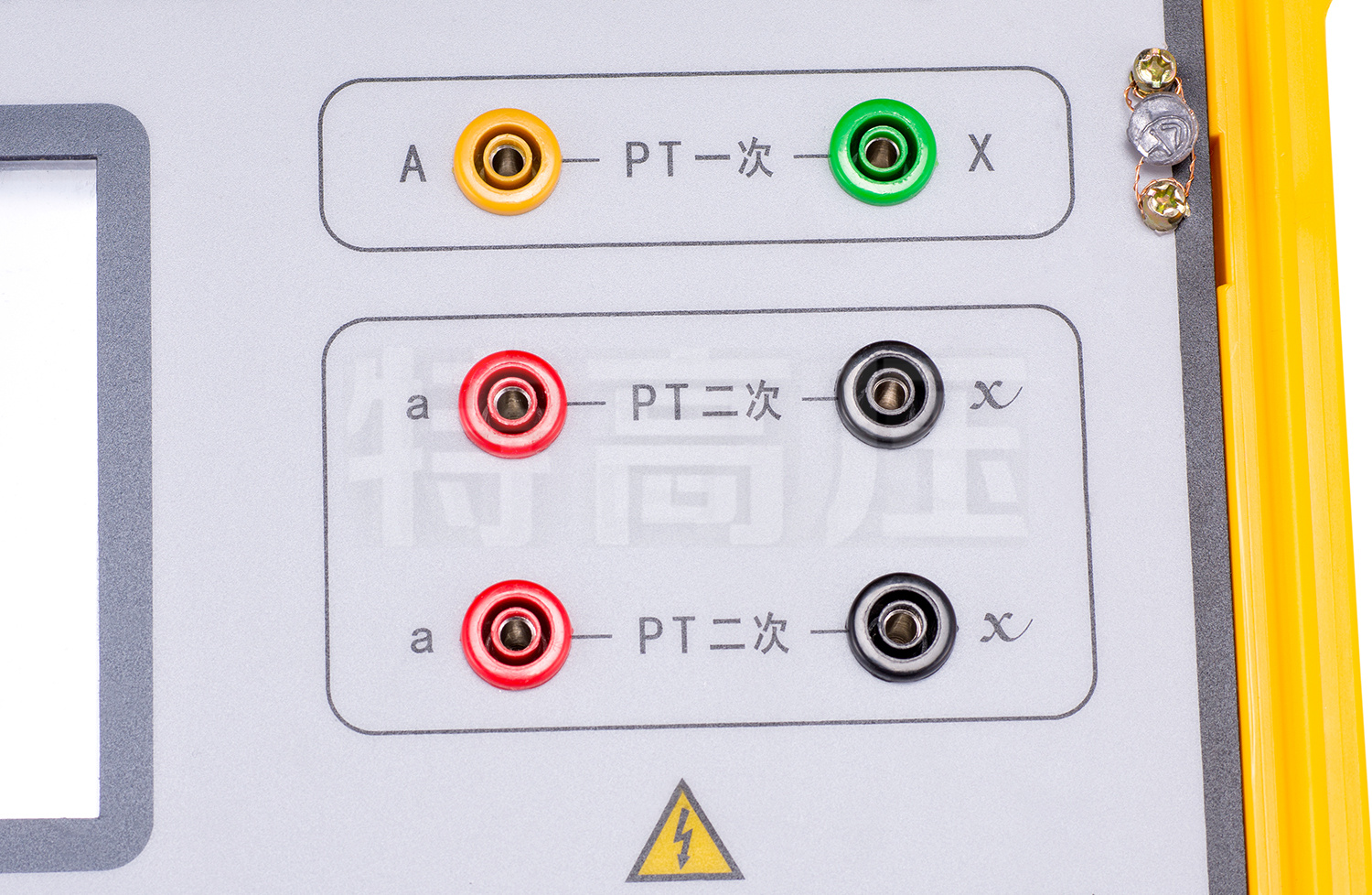

產品圖集
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
