微機工控機型微機繼電保護測試專用儀器
參考標準：GB/T 7261-2016，DL/T 624-2023
- 輸出部分采用DSP控制，運算速度快
- 輕小型高集成單機和一體化結構
- 新型高保真線性功放
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征
產品視頻
產品圖集
資質證書
聯系我們
這款高性能的微機繼電保護測試儀。它集成了4相電壓、3相電流的高精度輸出，能夠模擬各種電力系統故障，用于全面測試和校驗各類繼電保護裝置。設備內置強大的Windows系統軟件，支持單機操作或外接電腦聯機，提供從常規繼電器到復雜的線路保護、差動保護、同期試驗等豐富的自動化測試功能。具備完善的保護和安全特性，是電力系統保護調試、驗收和定期檢驗的核心工具
產品別稱：微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀、繼保儀、繼電保護裝置試驗儀
產品參數
交流電流輸出
| 輸出精度 | 0.2級 |
| 相電流輸出（有效值） | 0～40A |
| 三并電流輸出（有效值） | 0～120A |
| 相電流長時間允許工作值（有效值） | 10A |
| 相電流最大輸出功率 | 450VA |
| 三并電流最大輸出時最大輸出功率 | 900VA |
| 三并電流最大輸出時允許工作時間 | 10s |
| 頻率范圍（基波） | 0～1000Hz |
| 諧波次數 | 1～20 次 |
直流電流輸出
| 輸出精度 | 0.5級 |
| 電流輸出 | 0～±10A / 每相，0～±30A / 三并 |
| 最大輸出負載電壓 | 20V |
交流電壓輸出
| 輸出精度 | 0.2級 |
| 相電壓輸出（有效值） | 0～120V |
| 線電壓輸出（有效值） | 0～240V |
| 相電壓/線電壓輸出功率 | 80VA / 100VA |
| 頻率范圍（基波） | 0～1000Hz |
| 諧波次數 | 0～20次 |
直流電壓輸出
| 輸出精度 | 0.5級 |
| 相電壓輸出幅值 | 0～±160V |
| 線電壓輸出幅值 | 0～±320V |
| 相電壓/線電壓輸出功率 | 70VA / 140VA |
開關量及時間測量
| 備注 | ||
| 開關量輸入 | 8路 | 空接點：1～20mA，24V電位接點接入：“0”： 0～ +6V； “1”：+11 V～ +250V |
| 開關量輸出 | 8對 | DC：220V／0.2A AC：220V／0.5A |
| 時間測量 | 測量范圍0.1ms ～ 9999s；測量精度0.1mS | |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、電壓電流輸出靈活組合型具有標準4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。

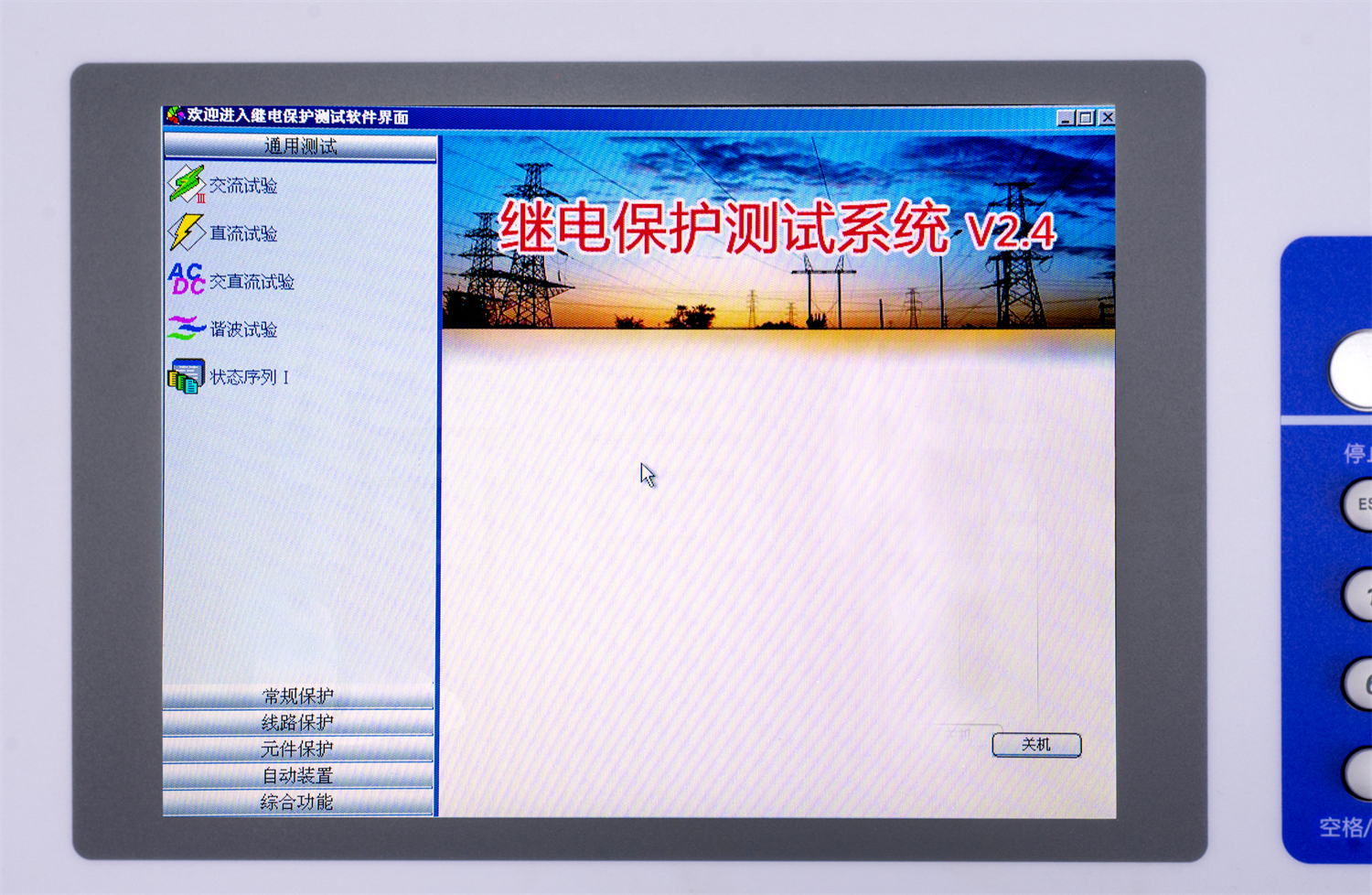

- 2、單機操作方便 裝置面板設有軌跡球鼠標、優化鍵盤以及大屏幕TFT液晶顯示器，內置全中文Windows平臺操作軟件。開機即可使用，操作方便快捷。。
- 3、雙操作方式 除了單機操作外，裝置還可以外接筆記本電腦或臺式機進行操作，兩種方式功能完全一致，真正完整的雙操作模式。
- 4、新型高保真線性功放 輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。
- 5、高性能主機 輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。。
- 6、軟件功能強大 可完成各種自動化程度高的大型復雜校驗工作，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
- 7、具有獨立專用直流電源輸出 型裝置設有一路110V 及 220V專用可調直流電源輸出。

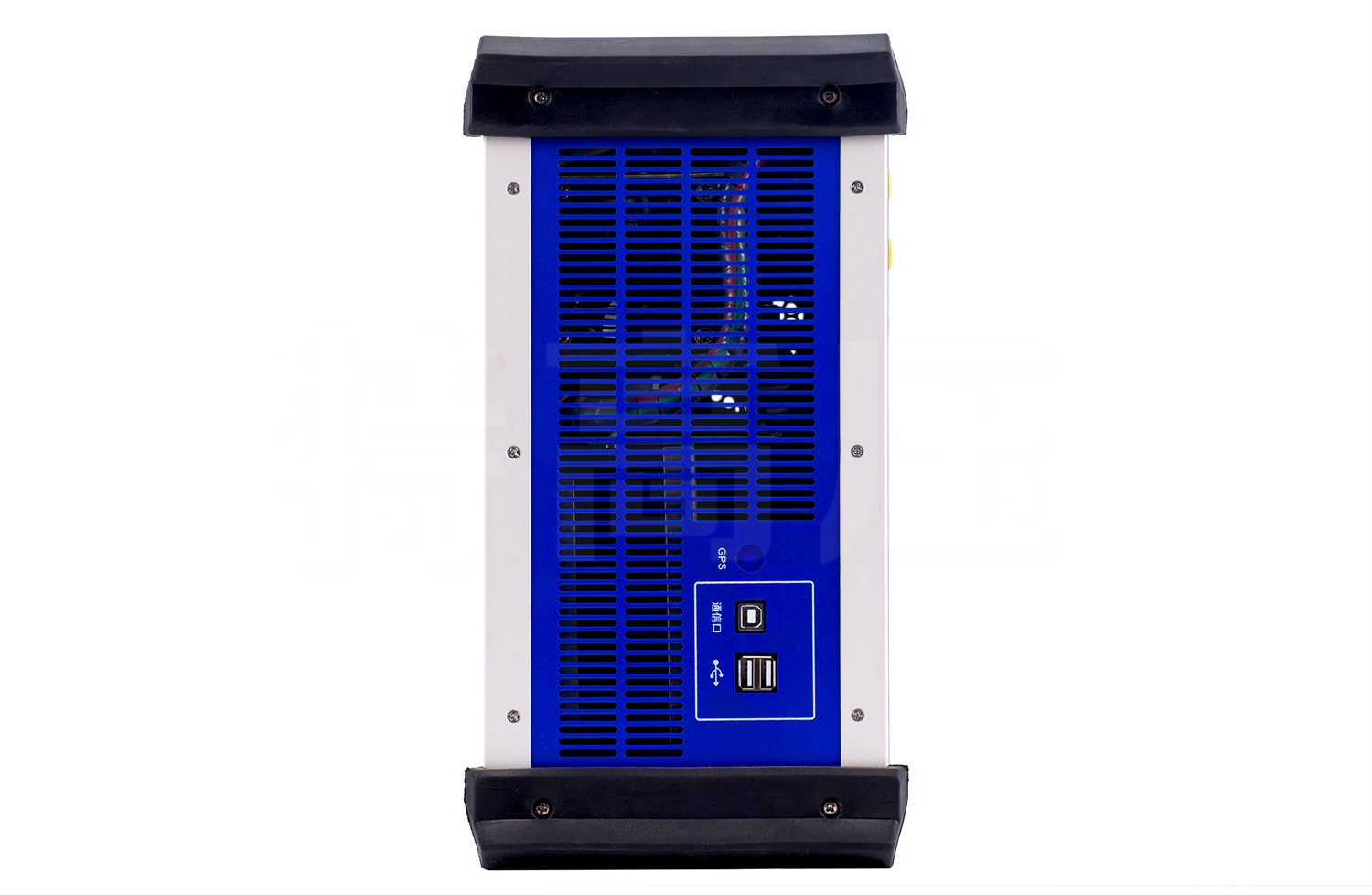

- 8、接口完整 裝置面板上有自帶鍵盤和鼠標，能進行單機操作，也可通過鍵盤和鼠標接口外接鍵盤和鼠標進行操作；還帶有兩個USB口和RS232口，可與計算機及其它外部設備通信。
- 9、完善的自我保護功能 散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。
- 10、輕小型高集成單機和一體化結構 采用了大量高科技精心設計的超輕小型結構，使得整機極其小巧輕便。
產品視頻
產品圖集

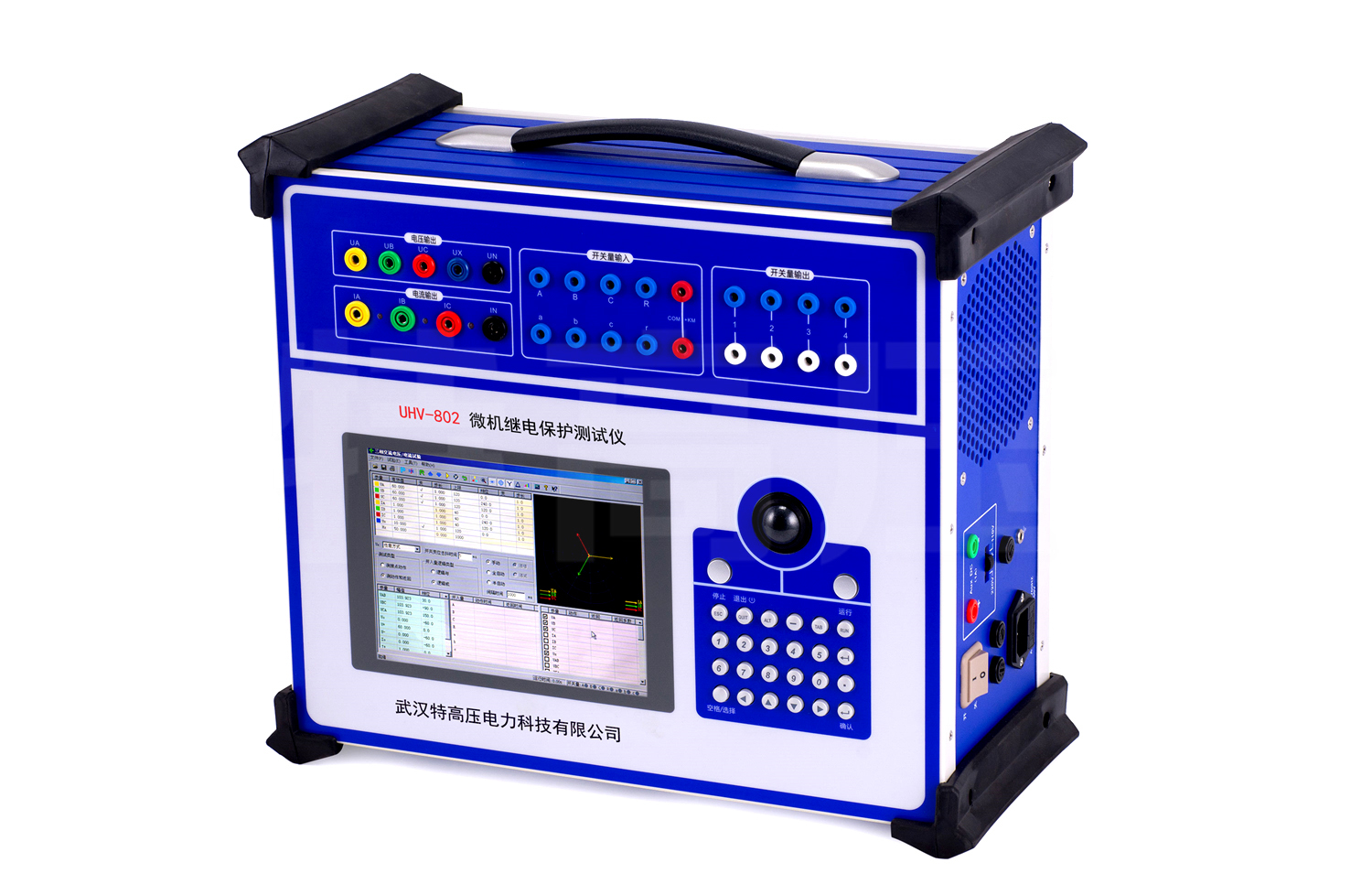

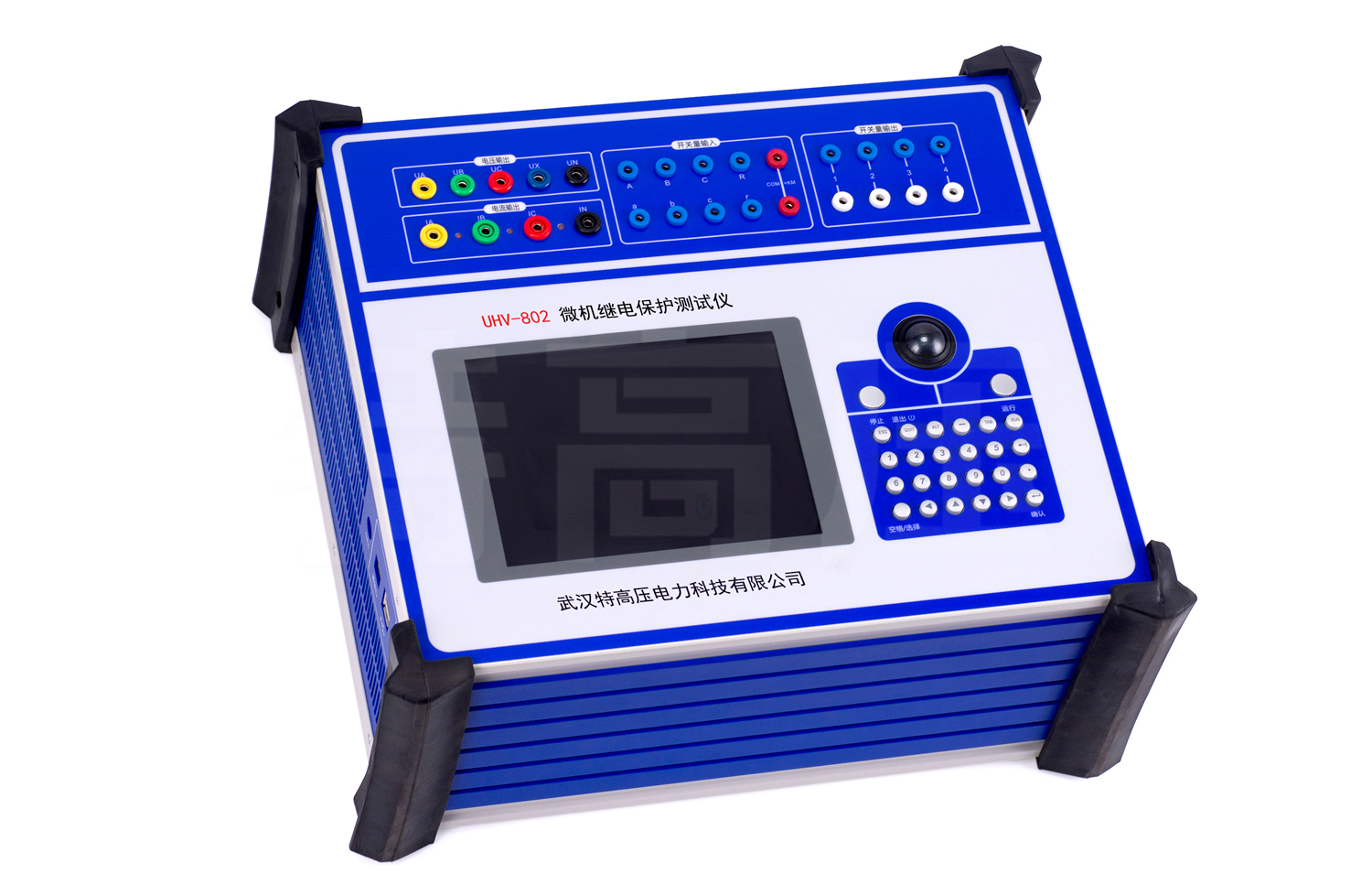

產品細節圖
