集助磁法測試、三相測試（Yn，Y、△）和消磁功能于一體的新一代快速測試儀
參考標準：DL/T 849.1-2019
- 對于Yn型、Y型和△型繞組均可采用三相測量方式進行測試
- 集助磁法和消磁功能于一體，滿足現場試驗多種需求
- 工業級7寸真彩大屏顯示，清新簡約顯示風格設計
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征
產品視頻
產品圖集
資質證書
聯系我們
對于電力系統來講，變壓器是系統中核心設備，因此變壓器的長期、可靠運行關系到整個系統的穩定性和可靠性。
變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需要，我公司利用自身技術優勢研制了變壓器直流電阻測試儀。該儀器是集助磁法測試、三相測試（Yn，Y、△）和消磁功能于一體的新一代快速測試儀，是測量大型電力變壓器直流電阻的理想設備。屏幕采用真彩色大屏幕高分辨率液晶顯示屏，觸控加飛梭旋鈕操作，方便現場使用。具有中文菜單提示功能，操作簡便直觀，一次接線完成所有直阻測試項目，測試速度快，準確度高，量程寬。
產品別稱：三通道變壓器直流電阻測試儀、直流電阻速測儀、變壓器直流電阻測試儀、變壓器繞組直流電阻測試儀、變壓器直阻速測儀、變壓器直阻快速測試儀、感性負載直流電阻速測儀、感性負載直流電阻快速測試儀、感性負載直流電阻測試儀、三回路變壓器直流電阻測試儀、三回路變壓器測試儀、三相直流電阻測試儀
產品參數
技術指標
| 輸出電流 | 單相 | 40A、20A、10A、5A、1A、0.2A、10mA、<1mA |
| 三相 | 20A+20A、10A+10A、5A+5A、1A+1A、0.2A+0.2A | |
| 測量范圍 | 單相 | |
| 40 A擋 0.1mΩ～0.5Ω | 20 A擋 0.5mΩ～ 1 Ω | |
| 10 A擋 1.0mΩ～ 2 Ω | 5 A擋 10 mΩ～ 4 Ω | |
| 1 A擋 0.1Ω～ 20Ω | 0.2A擋 1.0Ω～ 100Ω | |
| 10mA擋 50Ω～ 2kΩ | <1mA擋 500Ω～ 25kΩ | |
| 三相 | ||
| 20A + 20A擋 0.2mΩ ～ 0.3 Ω | ||
| 10A + 10A擋 0.5mΩ ～ 0.6 Ω | ||
| 5 A + 5 A擋 10 mΩ ～ 1.5 Ω | ||
| 1 A + 1 A擋 0.1 Ω ～ 7.0 Ω | ||
| 0.2A+0.2A擋 1.0 Ω ～ 30 Ω | ||
| 準 確 度 | ±(讀數×0.2%+2個字) | |
| 工作電源 | AC220V±10%, 50/60Hz | |
| 使用溫度 | -10℃～50℃ | |
| 相對濕度 | ＜90%，不結露 | |
| 儀器體積 | 428mm×350mm×230mm | |
| 儀器重量 | 13.4 kg | |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、對于Yn型、Y型和△型繞組均可采用三相測量方式進行測試，并計算出三相不平衡率。
- 2、測試電源最高輸出電流40A，測試范圍0～25kΩ，滿足絕大多數變壓器的測試需求；并且集助磁法和消磁功能于一體，滿足現場試驗多種需求。
- 3、測試過程可自動計算5S、15S、30S內的電阻值變化率，可以輔助試驗人員判斷測試數據的穩定性，防止誤讀數據。
- 4、儀器具有380V錯接保護、反電動勢保護、斷線保護和斷電保護等多種保護功能，以及接地線未接報警功能。
- 5、儀器配有熱敏打印機，本機存儲數據200條，支持優盤海量存儲。
- 6、工業級7寸真彩大屏顯示，清新簡約顯示風格設計，全觸控加一鍵飛梭操作，為您創建舒適便捷的人機交互體驗。

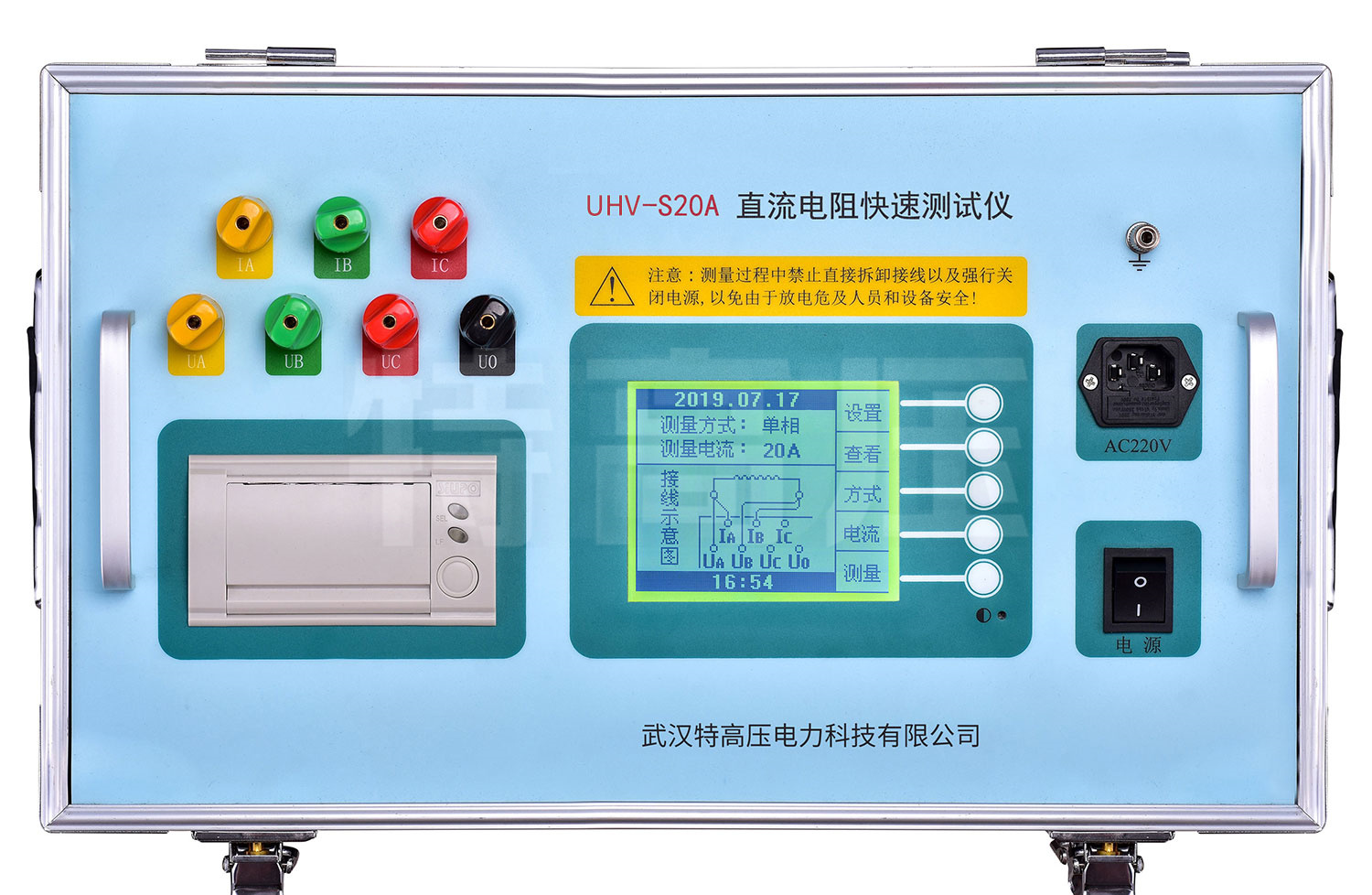

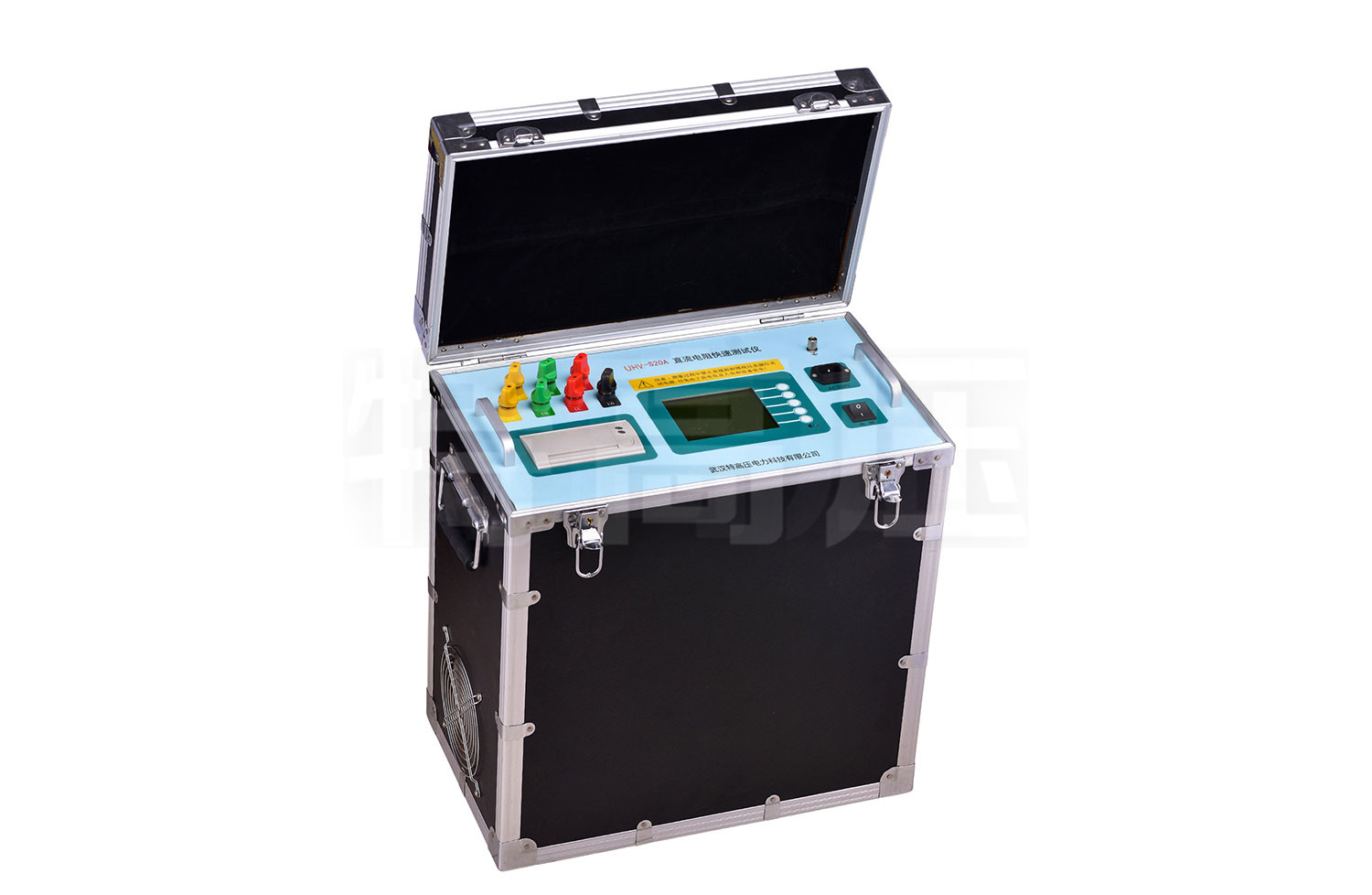

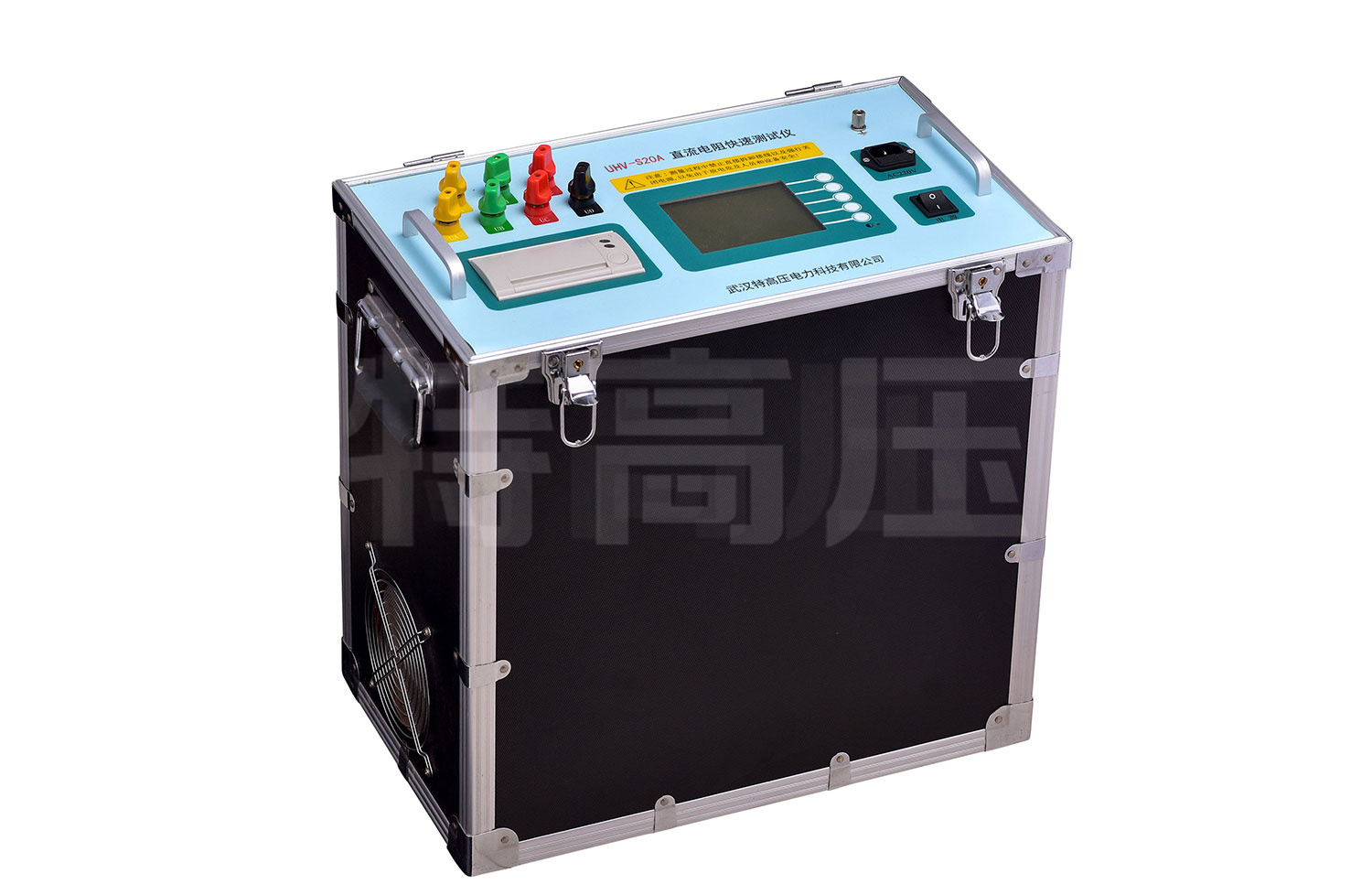

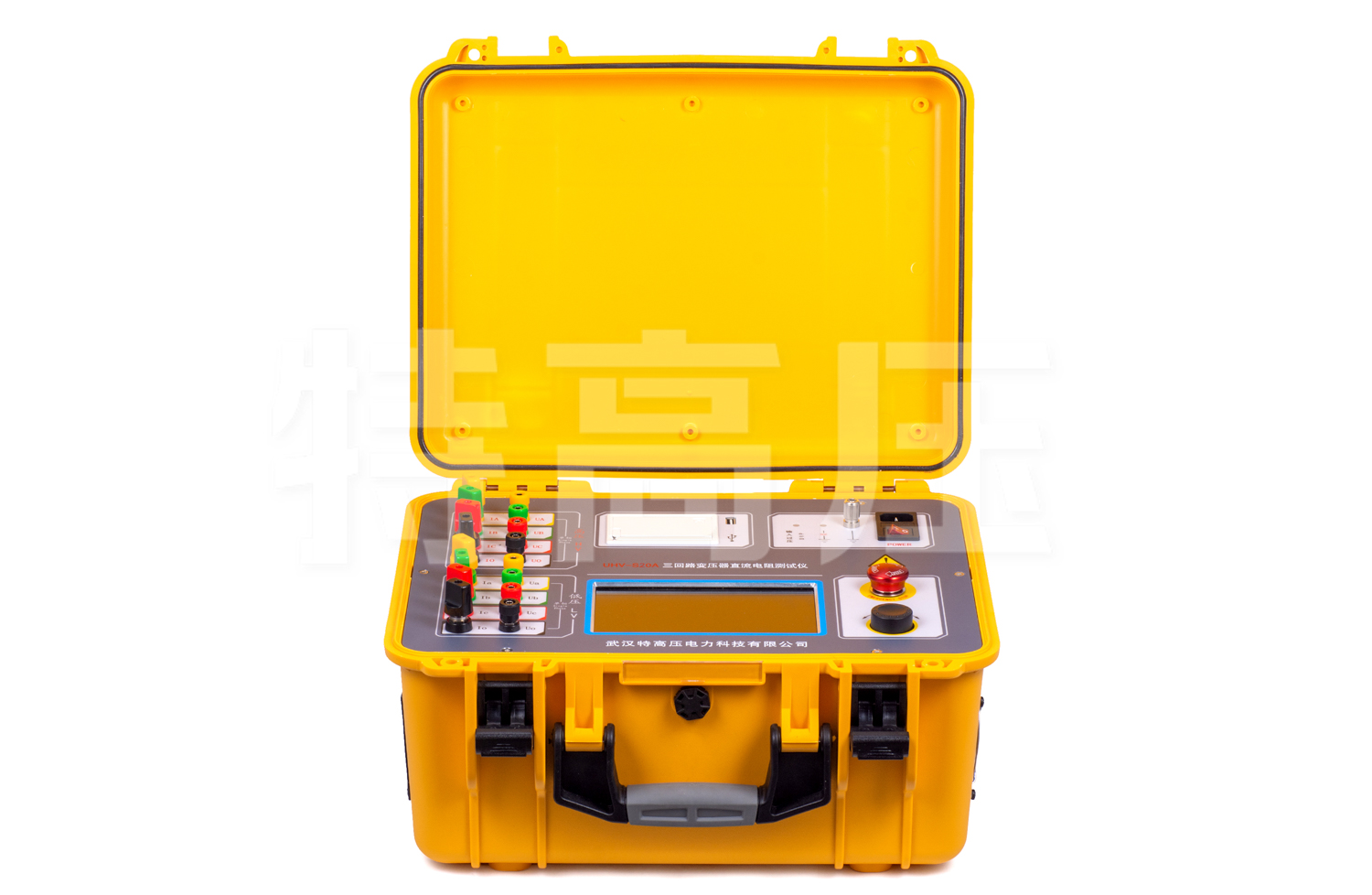

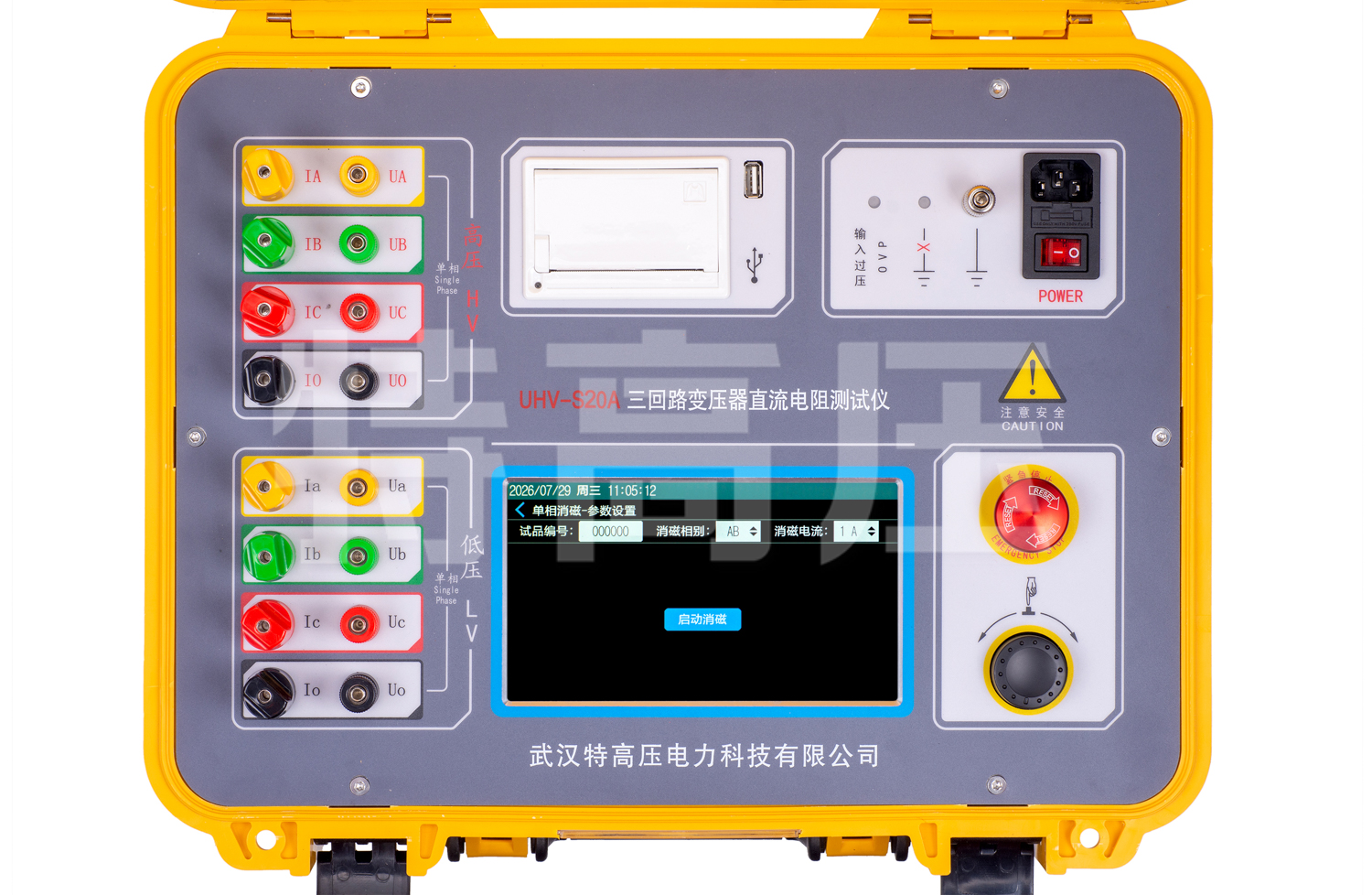

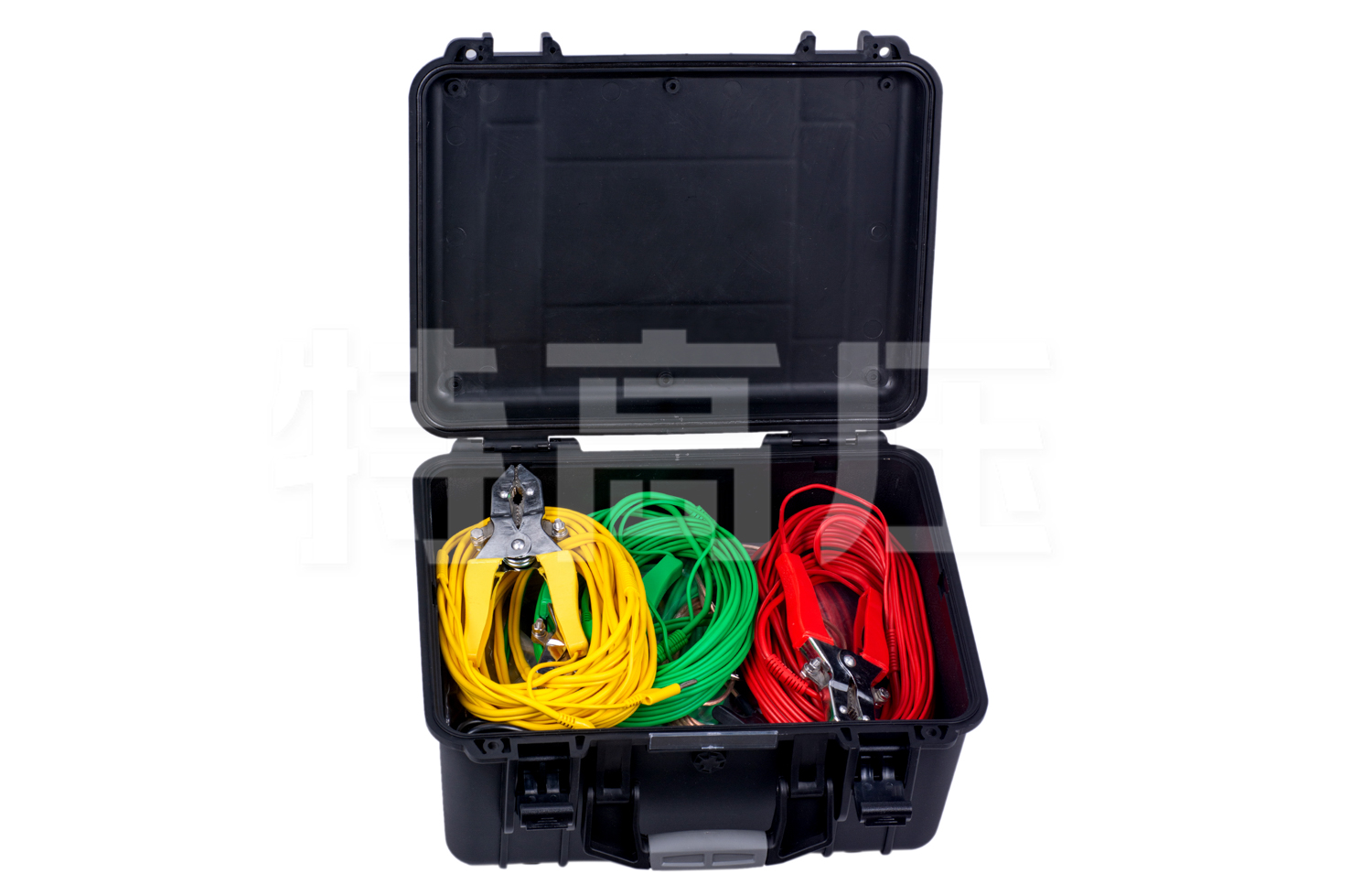

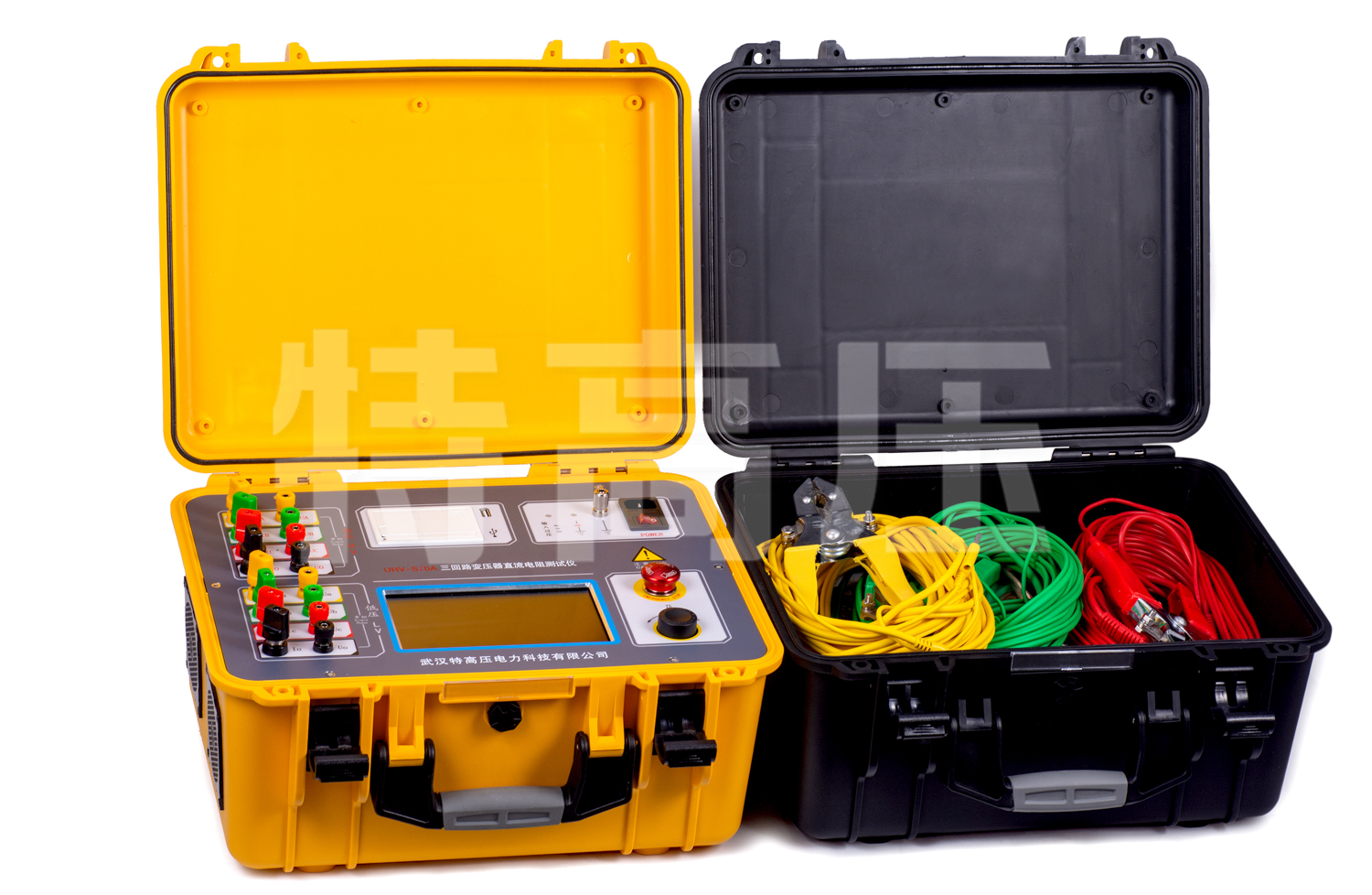

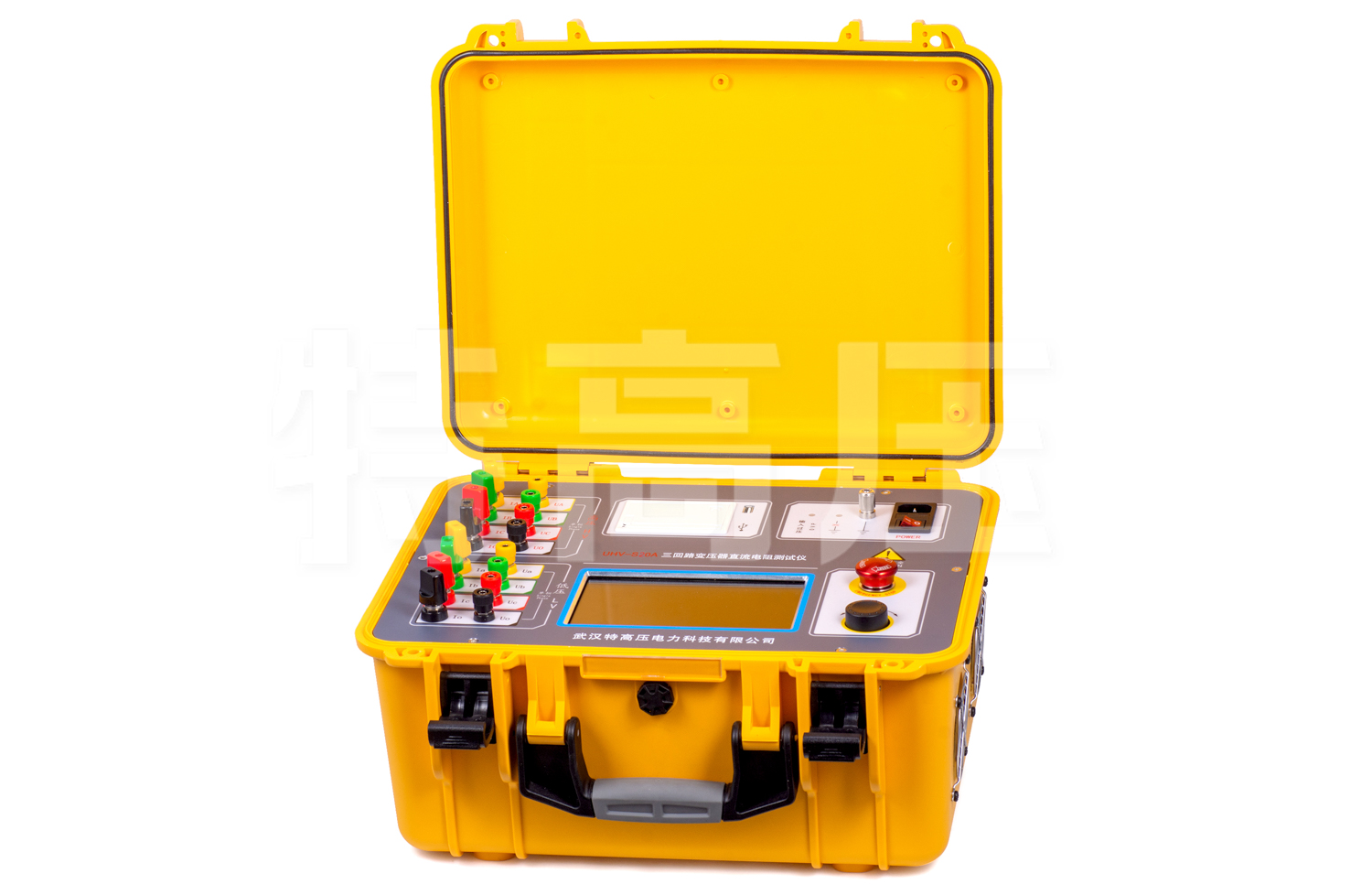

產品圖集
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
