用于對保護類、計量類CT/PT進行自動測試
參考標準：GB 20840.3-2013，GB 20840.2-2014
- 支持檢測CT和PT
- 無需外接其它輔助設備，單機即可完成所有檢測項目
- 操作簡便，帶有智能提示，使用戶更易上手操作
注： 關于產品購買、技術維護等服務，歡迎致電!
設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
產品別稱：PT伏安特性綜合測試儀、互感器伏安特性綜合測試儀、CT伏安特性綜合測試儀、CT伏安特性測試儀、PT伏安特性測試儀、互感器伏安特性測試儀、伏安特性變比極性綜合測試儀、伏安特性測試儀、伏安特性綜合測試儀、FA-103伏安特性測試儀、CTPT特性綜合測試儀
產品參數
主要參數
| 項目 | 參數 | |
| 工作電源 | AC220V 、50Hz | |
| 設備輸出 | 0～1200V 5kVA 最大設置值20A | |
| 大電流輸出 | 0～1000A | |
| 勵磁精度 | ≤0.5%（0.2%*讀數+0.3%*量程） | |
| 二次繞組電阻測量 | 范圍 | 0.01～300Ω |
| 精度 | ≤1.0%（0.4%*讀數+0.6%*量程） | |
| 二次實際負荷測量 | 范圍 | 5～500VA |
| 精度 | ≤0.5%（0.2%*讀數+0.3%*量程）±0.1VA | |
| 相位測量（角差） | 范圍 | 1~99.9min |
| 分辨率 | 0.1min | |
| CT變比測量 | 范圍 | ≤25000A/5A（5000A/1A） |
| 精度 | ≤0.5%（0.2%*讀數+0.3%*量程） | |
| PT變比測量 | 范圍 | ≤500kV |
| 精度 | ≤0.5%（0.2%*讀數+0.3%*量程） | |
| 工作環境 | 溫度 | －10℃ ～ 40℃ |
| 濕度 | ≤90% | |
| 海拔高度 | ≤1000m | |
| 尺寸 | 410mm × 260mm × 340mm | |
| 重量 | ≤22kg | |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、支持檢測CT和PT。
- 2、滿足GB 20840.3-2013，GB 20840.2-2014等規程要求。
- 3、無需外接其它輔助設備，單機即可完成所有檢測項目，一次測試同時完成勵磁、變比極性試驗，可測試變壓器套管CT。
- 4、自帶微型快速打印機、可直接現場打印測試結果。
- 5、操作簡便，帶有智能提示，使用戶更易上手操作。
- 6、大屏幕液晶，圖形化顯示接口。
- 7、按規程自動給出CT/PT（勵磁）拐點值。
- 8、自動給出5%和10%誤差曲線。
- 9、可保存3000組測試資料，掉電后不丟失。
- 10、支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告。
- 11、小巧輕便≤22kg，非常利于現場測試。
產品視頻

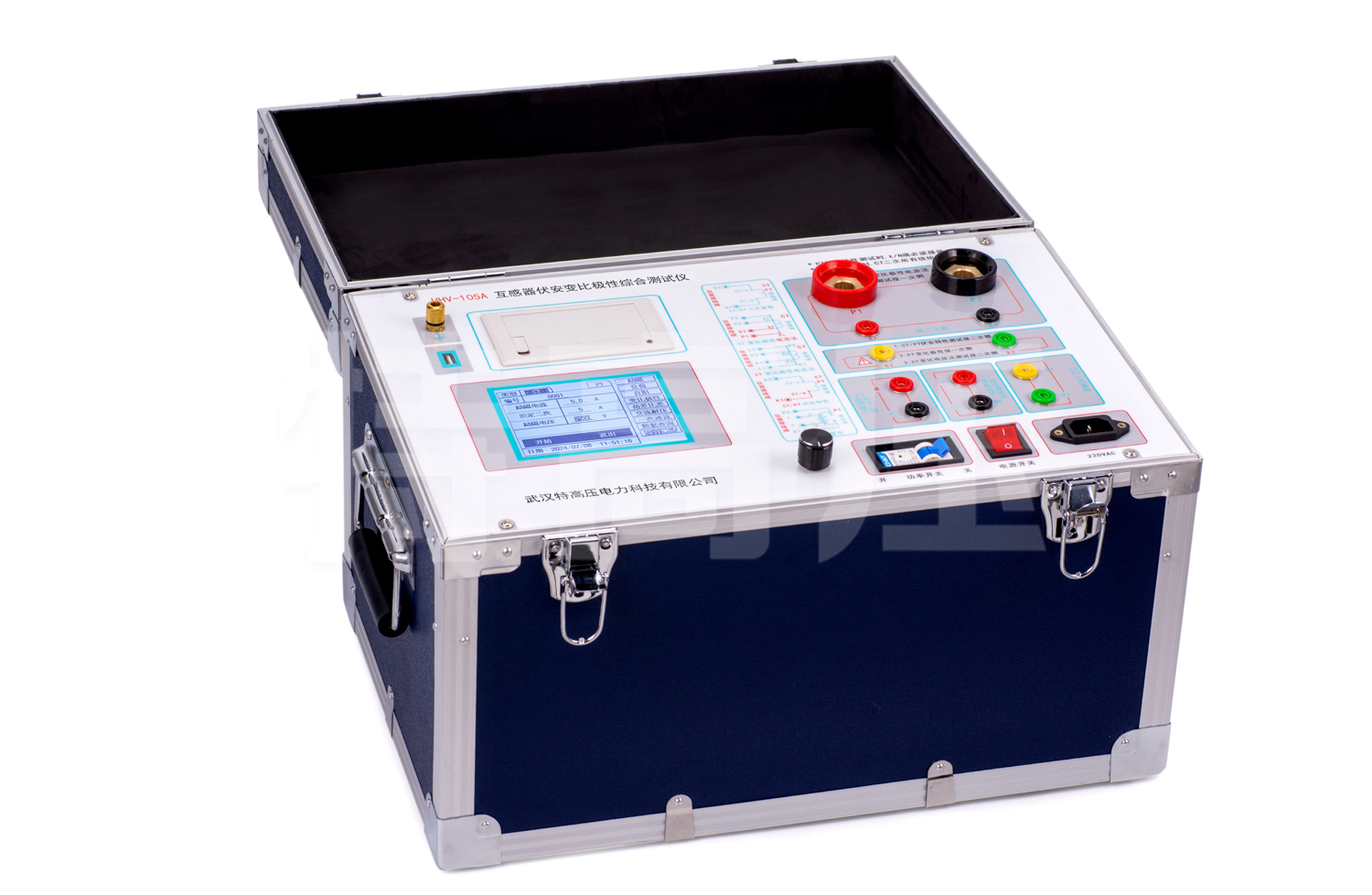

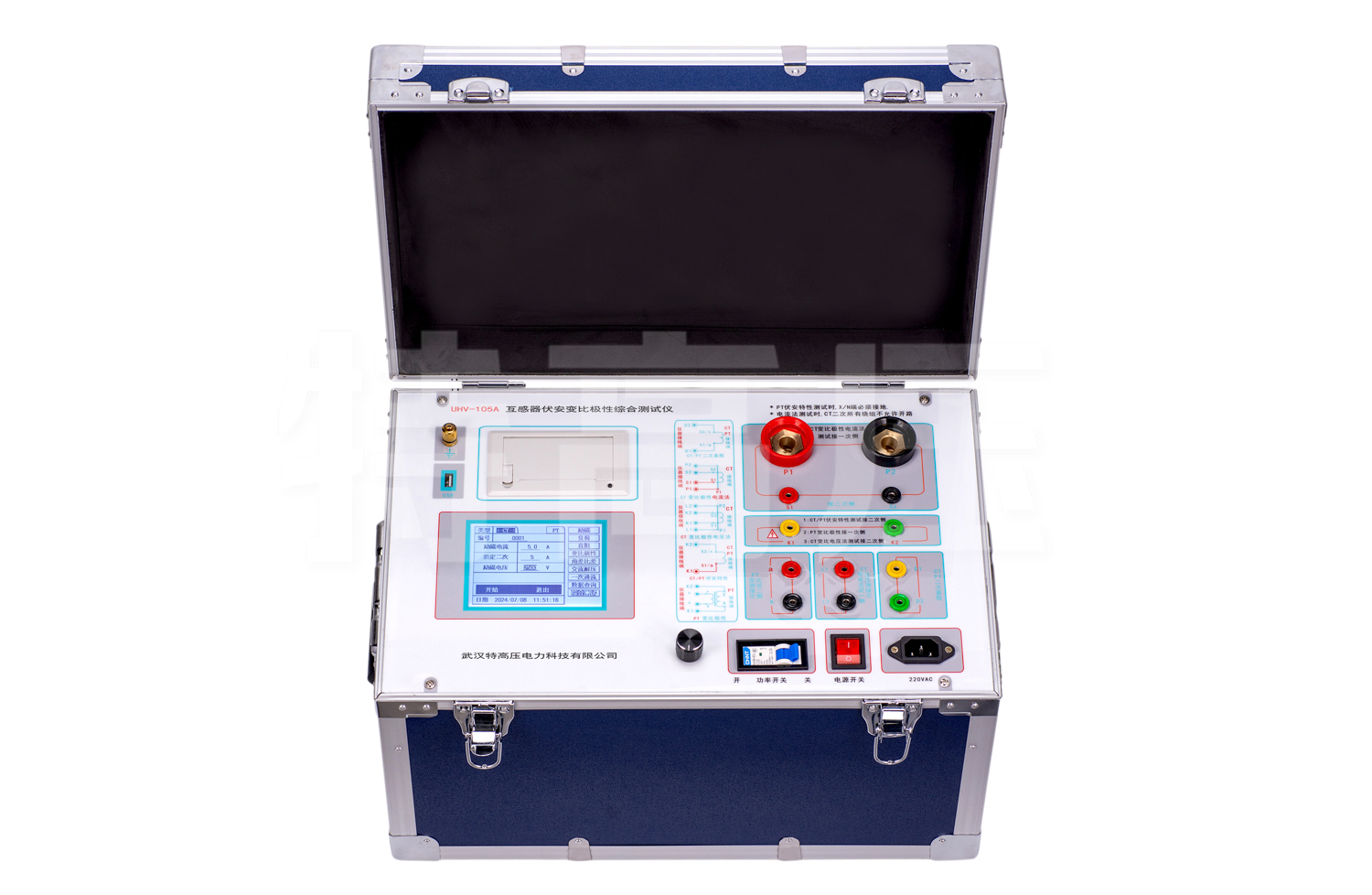

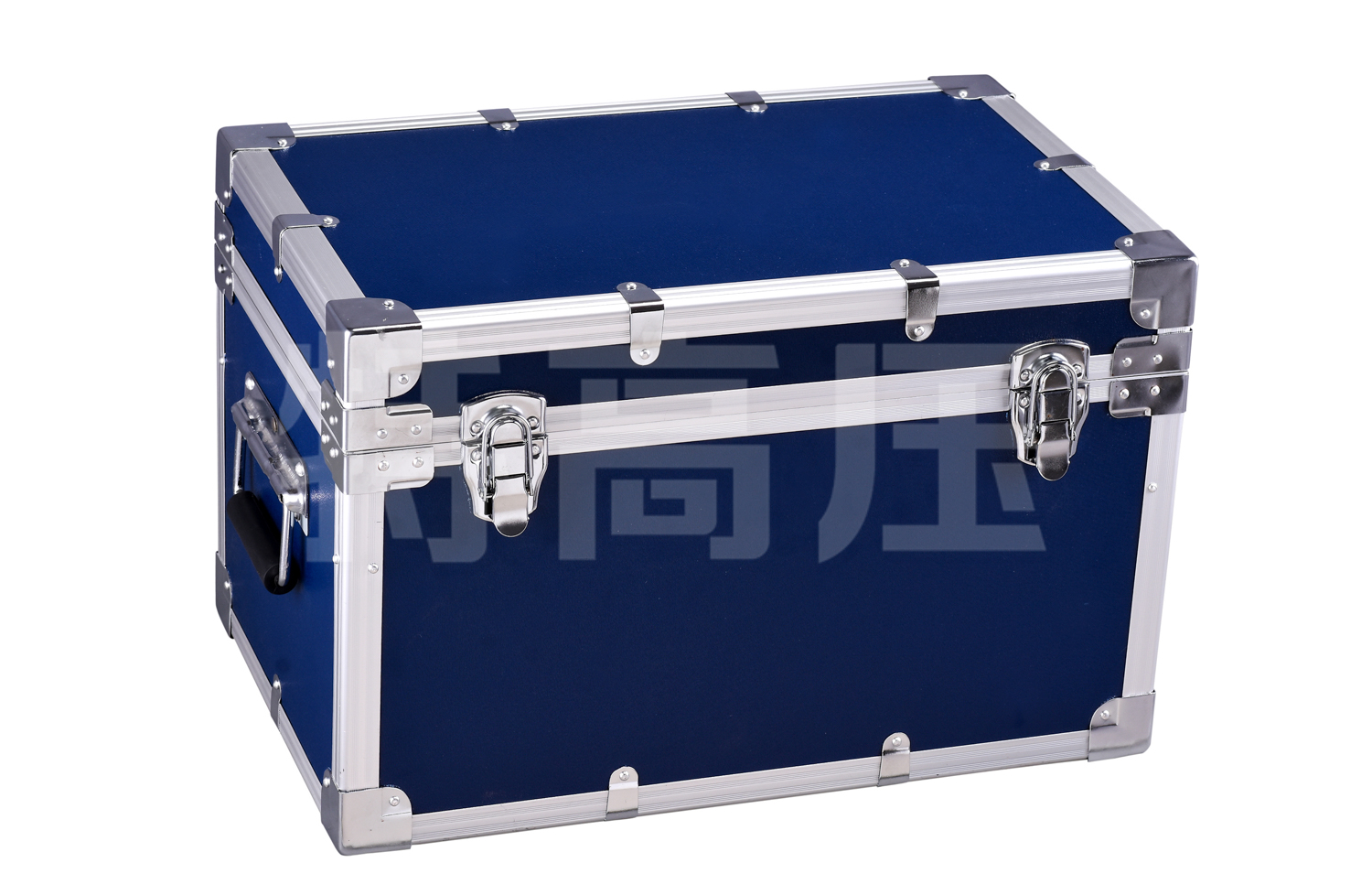

產品圖集

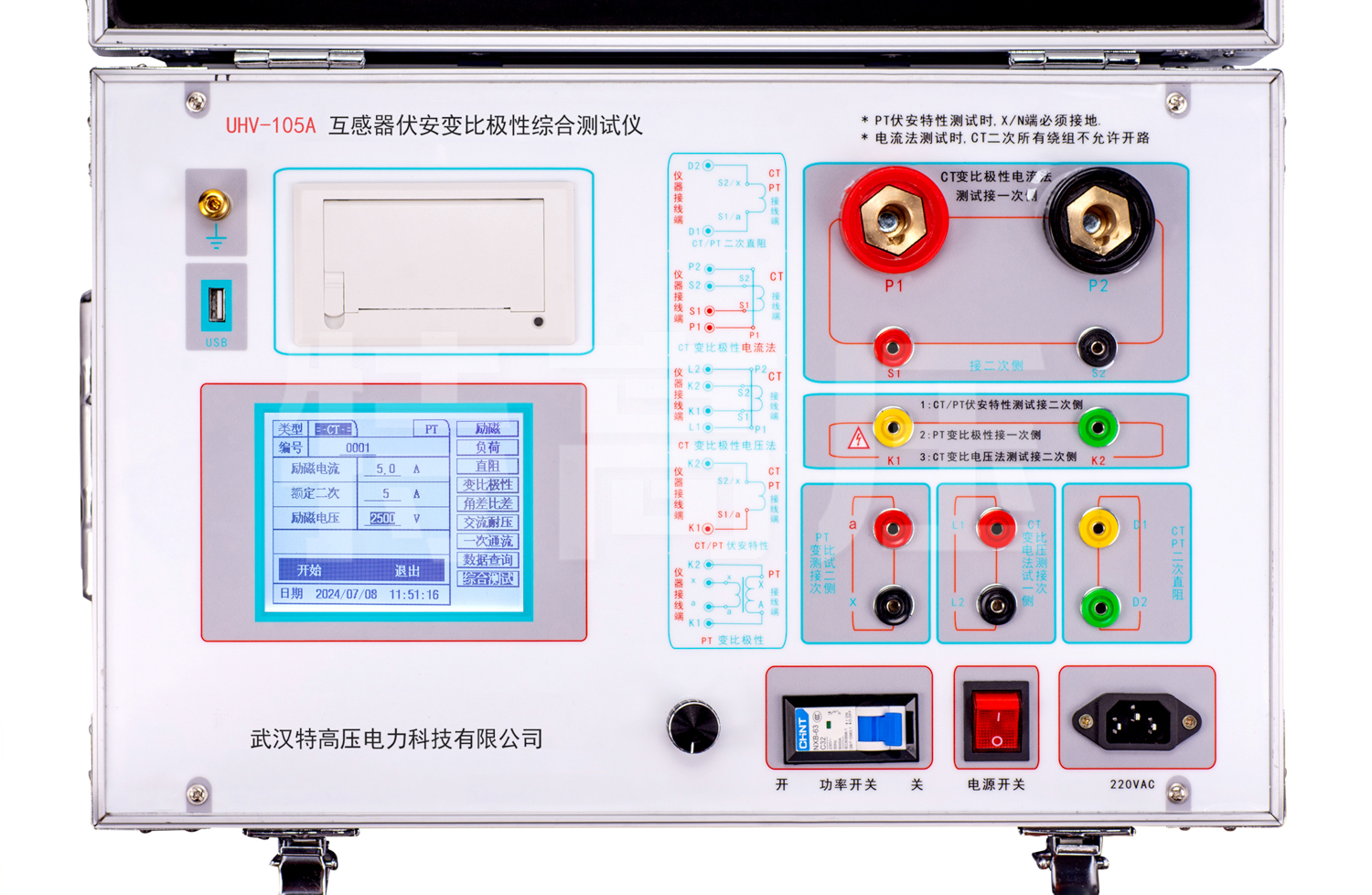

產品細節圖
